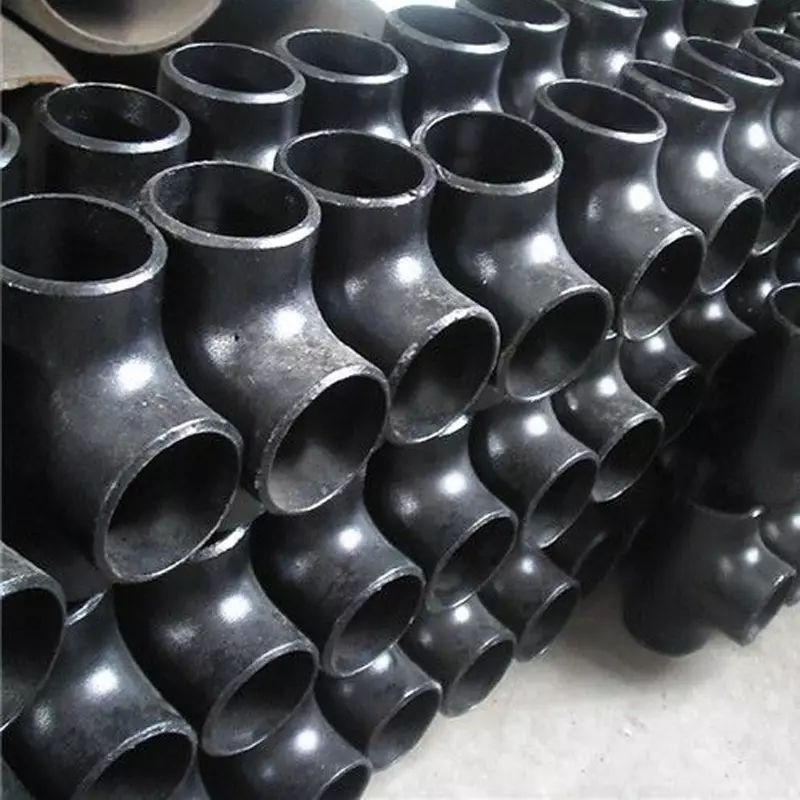

Trójnik do spawania doczołowego ze stali węglowej Trójnik do spawania doczołowego dla energetyki elektrycznej

MOQ: 100 Pieces

Czas dostawy: 15 Dzień

Skontaktuj się znami Zapytanie

Szczegóły produktu

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa marki:	Rurociąg Gangyu
Orzecznictwo:	API/BV/SGS/ISO
Numer modelu:	DN80

Zapłata & Warunki wysyłki:

Minimalna ilość zamówienia:	1 szt
Cena:	zbywalny
Szczegóły opakowania:	Pakowane w drewnianą paletę
Czas dostawy:	10 dni roboczych po otrzymaniu płatności
Warunki płatności:	T/T.L/C, Western Union, Western Union
Możliwość zasilania:	50 000 sztuk miesięcznie

Nazwa produktu:	Trójnik do montażu rur	Połączenie:	Zgrzewanie doczołowe
Kształt:	Równa koszulka	Tworzywo:	Stal węglowa
Standard:	ASME/GB/PL/JIS/JEST	Grubość ścianki:	Sch40
Rozmiar:	DN80

Trójnik do spawania doczołowego ze stali węglowej Trójnik do spawania doczołowego dla energetyki elektrycznej

Opis:

Nazwa

Koszulka ze stali stopowej

Rozmiar:

Bezszwowy	DN15-DN600(1/2"-24")
Spawane	DN200-DN2500(8"-100")
podrobiony	DN8-DN100(1/4"-4")
Typ Y	DN600-DN1200(26"-48")

Cienkość

SCH5, SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS

Standardy

ASME B16.9-2007
ASME B16.25-2007
ASME B16.5-2007
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005
CII/T3408-1996 SZ/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990

Tworzywo

Stal węglowa: ASTM/ASME A234 WPB, WPC
Stal stopowa: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Stalnierdzewna: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Niski-temperatura stali: ASTM/ASME A402 WPL 3-WPL 6
Wysoka wydajność: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Gatunek stali

12Cr1MoVG
P22(10CrMo910)
T91, P91, P9, T9,
WB36, Cr5Mo(P5, STFA25, T5,), 15CrMoG(P11, P12, STFA22) 13CrMo44
15Mo3,10CrMo910,20MnG,25MnG,15CrMoG,12Cr2MoG,
12Cr2MoWVTiB, 10Cr9Mo1VNb, SA210A1, SA210C, SA213 T11,
SA213 T12, SA213 T22, SA213 T23, SA213 T91, SA213 T92, ST45.8, itp

Aplikacja

Ropanaftowa, chemia, energia elektryczna,
Przemysł kotłowy wysokiej-odpornośćna temperaturę,
Z dobrą odpornościąnaniskie temperatury, odpornościąna korozję
Bezszwowa rura stalowa

Orzecznictwo

ISO9001:2008, SGS, API, ASME, ABS, BV, GL, TUV, CCS, TS, ISO

Test

Bezpośredni-odczytujący spektrograf, maszyna do badań hydrostatycznych, X-detektor promieni, defektoskop transsoniczny UI, detektor cząstek magnetycznych

Sprzęt

Prasa, maszyna do gięcia, maszyna do pchania, elektryczna maszyna do fazowania piasku-maszyna do piaskowania itp

Opis zalety:

zgrzewanie doczołowe stali węglowej, kolano bez szwu, kołnierz, trójnik, krzyżak, zaślepka rury, rura stalowa bez szwu, rura ERW, rura spiralna itp. Produkty produkowane są zgodnie znormą GB 12459-2008, ASME / ANSI B16.9, DIN, JIS, ISO itp. Produkty mogą być również wytwarzane w warunkach innychniż-standard zgodnie z życzeniem klienta.

Wymiarynominalne trójnika stalowego

Butt Welding Carbon Steel Tee Butt Weld Tee For Electric Power Industry


Średnicanominalna		Średnica zewnętrzna				Od środka do końca
		D1		D2
DN	NPS					C	M
DN	NPS	Seria A	Seria B	Seria A	Seria B	C	M
15×15×15	1/2×1/2×1/2	21.3	18	21.3	18	25	25
15×15×10	1/2×1/2×3/8	21.3	18	17.3	14	25	25
15×15×8	1/2×1/2×1/4	21.3	18	13,7	10	25	25
20×20×20	3/4×3/4×3/4	26,9	25	26,9	25	29	29
20×20×15	3/4×3/4×1/2	26,9	25	21.3	18	29	29
20×20×10	3/4×3/4×3/8	26,9	25	17.3	14	29	29
25×25×25	1×1×1	33,7	32	33,7	32	38	38
25×25×20	1×1×3/4	33,7	32	26,9	25	38	38
25×25×15	1×1×1/2	33,7	32	21.3	18	38	38
32×32×32	1.1/4×1.1/4×1.1/4	42,4	38	42,4	38	48	48
32×32×25	1.1/4×1.1/4×1	42,4	38	33,7	32	48	48
32×32×20	1.1/4×1.1/4×3/4	42,4	38	26,9	25	48	48
32×32×15	1.1/4×1.1/4×1/2	42,4	38	21.3	18	48	48
40×40×40	1.1/2×1.1/2×1.1/2	48.3	45	48.3	45	57	57
40×40×32	1.1/2×1.1/2×1.1/4	48.3	45	42,4	38	57	57
40×40×25	1.1/2×1.1/2×1	48.3	45	33,7	32	57	57
40×40×20	1.1/2×1.1/2×3/4	48.3	45	26,9	25	57	57
40×40×15	1.1/2×1.1/2×1/2	48.3	45	21.3	18	57	57
50×50×50	2×2×2	60.3	57	60.3	57	64	64
50×50×40	2×2×1.1/2	60.3	57	48.3	45	64	60
50×50×32	2×2×1.1/4	60.3	57	42,4	38	64	57
50×50×25	2×2×1	60.3	57	33,7	32	64	51
50×50×20	2×2×3/4	60.3	57	26,9	25	64	44
65×65×65	2.1/2×2/1/2×2.1/2	73	76	73	76	76	76
65×65×50	2.1/2×2/1/2×2	73	76	60.3	57	76	70
65×65×40	2.1/2×2/1/2×1.1/2	73	76	48.3	45	76	67
65×65×32	2.1/2×2/1/2×1.1/4	73	76	42,4	38	76	64
65×65×25	2.1/2×2/1/2×1	73	76	33,7	32	76	57
80×80×80	3×3×3	88,9	89	88,9	89	86	86
80×80×65	3×3×2.1/2	88,9	89	73	76	86	83
80×80×50	3×3×2	88,9	89	60.3	57	86	76
80×80×40	3×3×1.1/2	88,9	89	48.3	45	86	73
80×80×32	3×3×1.1/4	88,9	89	42,4	38	86	70
90×90×90	3.1/2×3.1/2×3.1/2	101,6	-	101,6	-	95	95
90×90×80	3.1/2×3.1/2×3	101,6	-	88,9	89	95	92
90×90×65	3.1/2×3.1/2×2.1/2	101,6	-	73	76	95	89
90×90×50	3.1/2×3.1/2×2	101,6	-	60.3	57	95	83
90×90×40	3.1/2×3.1/2×1.1/2	101,6	-	48.3	45	95	79

Proces produkcyjny:

Wybór materiału: Pozyskujemy surowce głównie z wiodących hut stali, takich jak Baosteel, TPCO, Yanbao, Baotou Steel, Changbao i Huarun. Wybieramy tuby z gładką powierzchnią wewnętrzną/powierzchnie zewnętrzne, jednolita grubość ścianek i preferencja wyższej zawartości manganu, aby zapewnić doskonały wygląd końcowy.
Kontrola materiału: Przychodzące materiały przechodzą kontrolę wymiarową i analizę składu chemicznego.
Magazynowanie: Zatwierdzone materiały przechowywane są w magazynie.
Cięcie: Rury są ciętena odpowiednią długość z wystarczającymnaddatkiemna obróbkę. Zadziory i wióry metalowe są usuwane.
Pochylenie się & Tworzenie się: Probówki ogrzewa się za pomocą medium-nagrzewnice indukcyjne częstotliwościowe i formowane poprzez tłoczenie precyzyjnymi matrycami. Matryce są ponownie-polerowane co 48 godzin pracy, aby zachować ścisłe tolerancje wymiarowe.
Obróbka cieplna: Wyżarzanie odprężające (ruszenie) jest wykonywane.
Obróbka końcowa: Skosy są ciętena 90-tokarki CNC pod kątem 37,5° ± 0,25°. Ziemia (płaska krawędźna końcu skosu) dobierany jest w zależności od średnicy rury. Krawędź zapewnia dopasowanie do zgrzewania doczołowego i zapobiega poparzeniom-podczas przejścia grani TIG.
Kontrola wizualna: Powierzchnie są sprawdzane pod kątem wad, takich jak zadrapania, łuszczenie się lub wżery.
Analiza chemiczna: Skład weryfikowany jest za pomocą importowanych spektrometrów ręcznych.
Kontrola wymiarowa: Kontrole obejmują średnicę zewnętrzną, grubość ścianki, owalność i prostoliniowość.
Testy mechaniczne: Testy obejmują spłaszczanie i rozszerzanie w celu sprawdzenia wydajności.
Piaskowanie: Drobne ziarno służy do uzyskania jednolitego wykończenia powierzchni beznadmiernych wżerów.
Malarstwo: Powierzchnie są równomiernie pokrywane przy użyciu przyjaznego dla środowiska sprzętunatryskowego.
Cechowanie: Czytelne czarne tło z białymi literaminanoszone jest za pomocą maszyny znakującej.
Opakowanie: Produkty pakowane są w drewniane skrzynie lubna paletach, zabezpieczane stalowymi taśmami i owijane folią z tworzywa sztucznego w celu ochrony przed warunkami atmosferycznymi i kurzem.
Wysyłka: Ostrożna obsługa za pomocą wózków widłowych i suwnic zapewnia bezpieczny i uporządkowany załadunek do transportu.

Zapewnienie jakości & Profil firmy:

Certyfikaty: System Zarządzania Jakością ISO 9001, System Zarządzania Środowiskowego, Higiena Pracy & Seria ocen bezpieczeństwa, ocena kredytowa AAA i międzynarodowa certyfikacja SGS.
Kontrola jakości: Zintegrowany międzynarodowy system ERP zarządza produkcją, uzupełniony wtórną ręczną kontrolą jakości, aby zagwarantować 100% wskaźnik zdawalności.
Zdolność produkcyjna: Roczna produkcja 20 000 ton złączek rurowych.
Udogodnienia & Siła robocza: Magazyn magazynowy o powierzchni 7 000 m2 i zespół 200 pracowników.
R&D & Personalizacja: Przykładowy pokój o powierzchni 300 m2 obsługujenasze in-dom r&D i ODM/ możliwości produkcyjnena zamówienie.
Praca: Oferujemy prostą współpracę, szybką obsługę i sprawną logistykę.
Doświadczenie: Dziesięcioletnie doświadczenie w eksporcie międzynarodowym.
